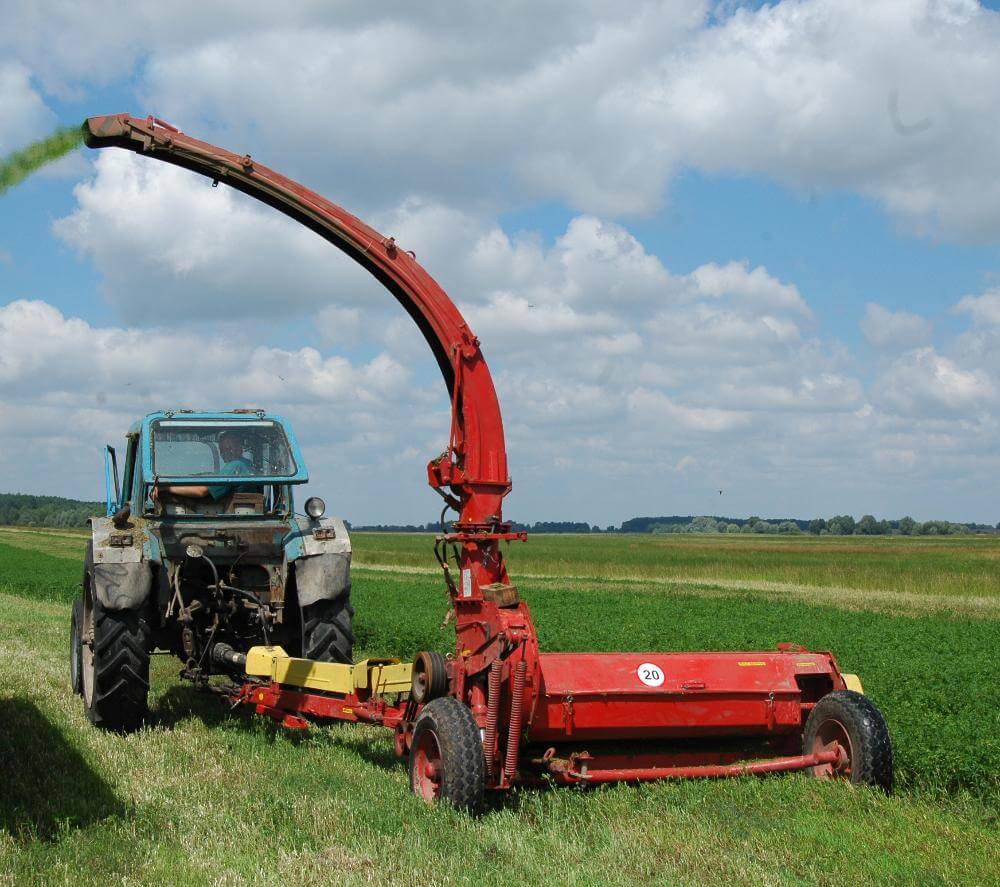

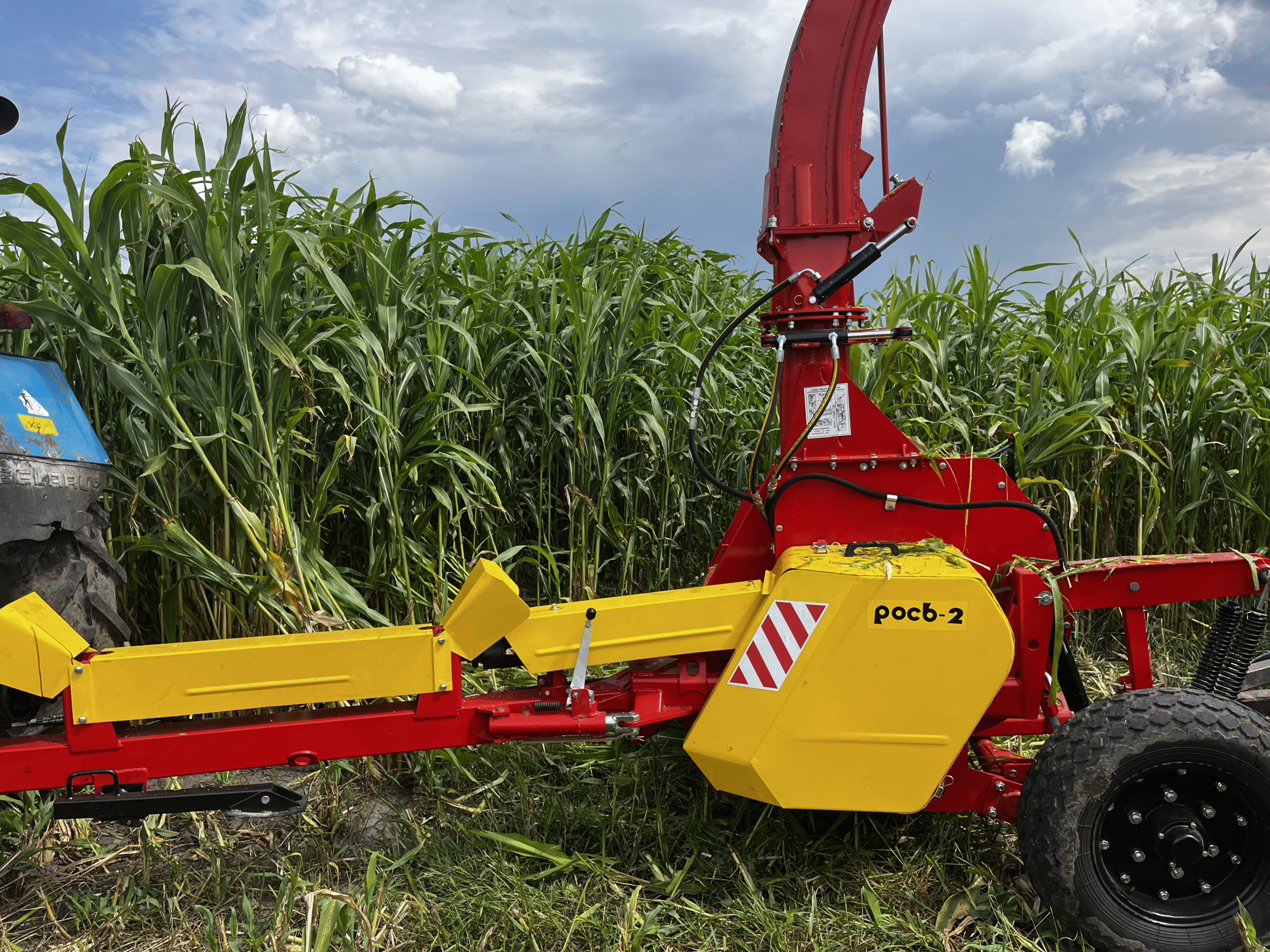

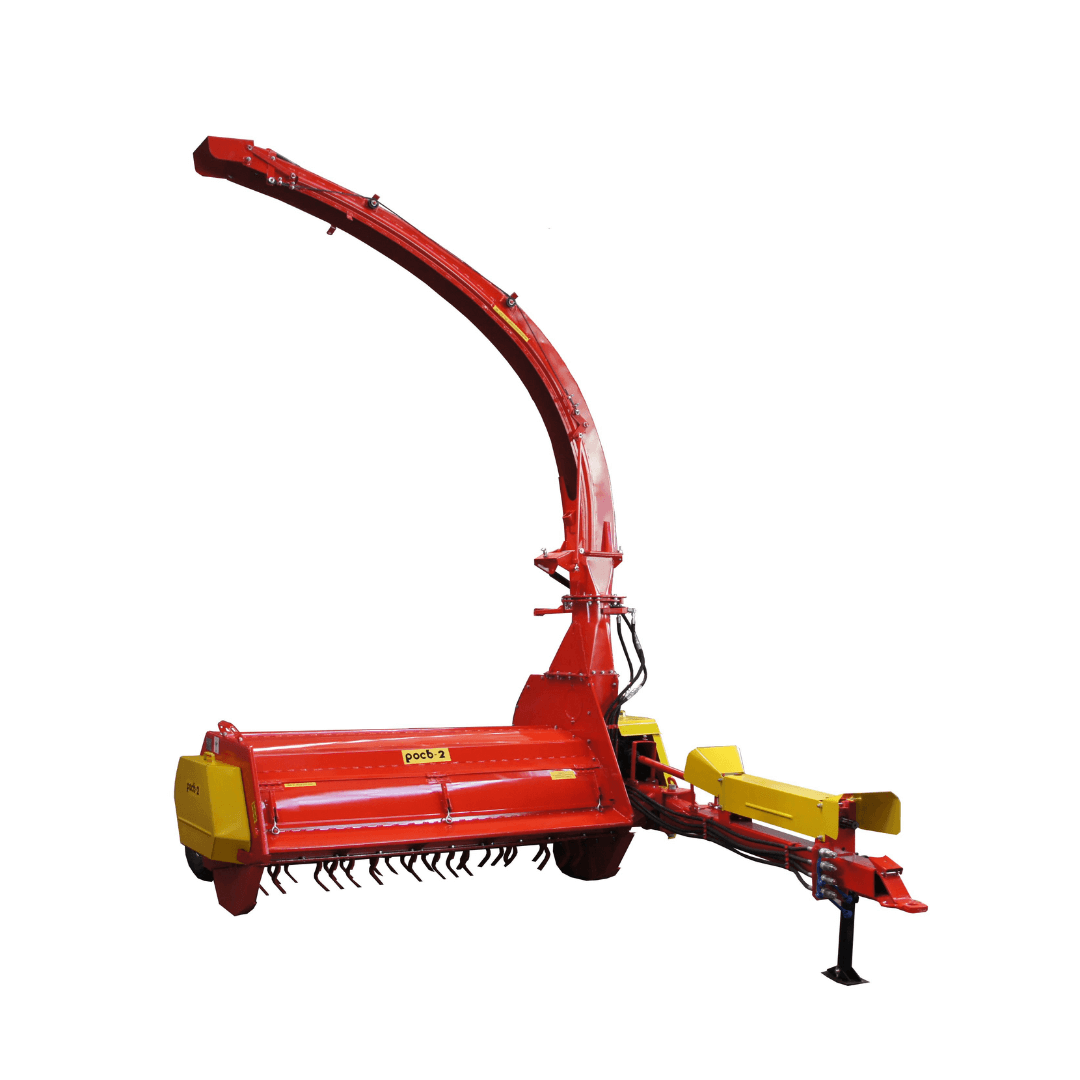

Комбайн роторний причіпний РОСЬ-2

Оригінальний кормозбиральний комбайн “Рось-2” можна купити тільки на офіційному інтернет-магазині “Білоцерківмаз”.

“Рось-2” — це професійна кормозбиральна машина, яка виконує відразу кілька ключових функцій:

• Скошує зелену масу (трави, кукурудза, люцерна, конюшина тощо),

• Подрібнює рослинність до оптимальної фракції,

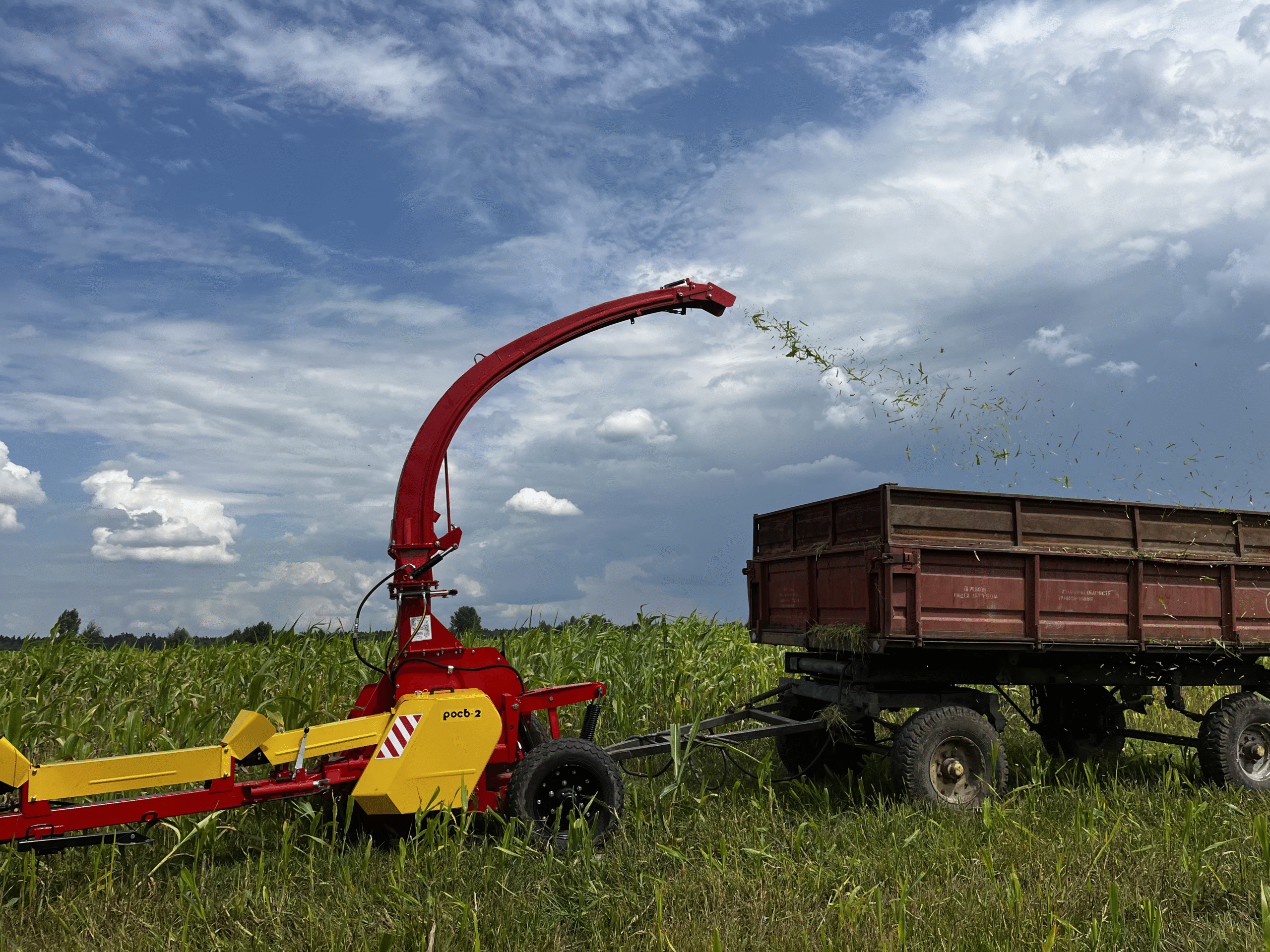

• Транспортує та вивантажує подрібнений корм безпосередньо у причіп.

Весь процес автоматизований, налагоджений, легко керується одним оператором з кабіни трактора. Це не просто економить час, а суттєво знижує витрати на паливо, оплату праці, втрати корму.

Продумана конструкція, яка працює на результат

1. Робочий ротор

• Оснащений S-подібними ножами з термічною обробкою, товщиною 8 мм.

• Має тригранну заточку, що забезпечує тривалий термін служби та високу ефективність скошування.

• Заводське центрування виключає вібрації — довговічність гарантована.

2. Надійний привід

• Вся система передачі енергії — кардани, муфти, шківи, ремені — працює злагоджено і витримує підвищені навантаження.

• Фрикційна муфта забезпечує м’який пуск, знижує знос деталей.

• Обгінна муфта — ваш захист від раптових зупинок (каміння, дріт, корчі).

3. Подрібнення + транспортування

• Після скошування масу подрібнює шнек, потім лопаткова швирялка формує порції і подає їх у горловину силосопроводу.

• Спеціальна пластина-дільник додає ще один етап подрібнення.

• Все зроблено для мінімальних втрат і максимальної збереженості поживних речовин.

4. Силосопровід і козирьок

• Напрямок, висота і дальність вивантаження регулюються з кабіни.

• Дає змогу точно потрапляти у причіп, навіть при русі по полю.

Дивіться, як працює агрегат тут:

---

Переваги в полі: як “Рось-2” економить ваші ресурси

1.Продуктивність до 25 тонн/год – ідеально для великих площ.
2. Мінімальні втрати зеленого корму завдяки ефективному подрібненню.
3. Зниження витрат на пальне – за рахунок поєднання кількох операцій в одній.
4. Мобільність та прохідність – працює навіть на болотистих ділянках.
5.Менше витрат на обслуговування – конструкція максимально проста і ремонтопридатна.
6. Низька собівартість одного кілограма корму — вигода для тваринництва очевидна.
7.Наявність запчастин в Україні, легкий доступ до сервісу.

---

Ідеальний для господарств з тваринництвом

Комбайн “Рось-2” — це надійний інструмент для заготівлі кормів для великої рогатої худоби (ВРХ), свиней, овець, кіз. Завдяки високій якості подрібнення, корм добре засвоюється, що збільшує приріст ваги і надої, покращує загальний стан тварин.

---

Реальні сценарії використання

 Весна: скошування першого укосу люцерни на зелений корм.
 Літо: заготовка сінажу з кукурудзи — швидко, якісно, без втрат.
 Осінь: подрібнення залишків культур для використання як органічного добрива або корму.
 Після дощів: завдяки шинам низького тиску працює без проблем навіть по мокрому ґрунту.

Підсумки — чому вам вигідно купити саме “РОСЬ-2”:

Виготовлений в Україні — легко отримати запчастини, підтримку, гарантію.
Простий у використанні — одна людина легко справляється з керуванням.
Максимально універсальний — працює з різними культурами на будь-яких типах ґрунту.
Економічно вигідний — низька вартість експлуатації і швидка окупність.

Дивіться про Рось-2 на нашому Youtube:

---

Розширений опис:

1. Козирьок силосопроводу. Силосопровід з горловиною кормозбирального комбайна Рось-2

Призначений для створення напрямку руху подрібненої комбайном зеленої маси і вивантажується через силосопровід. При піднятті козирька висота і дальність кидання маси збільшується, при опусканні – відповідно зменшується. Приводиться в дію сталевим важелем, сполученим з гідроциліндром управління козирька через сталевий трос малого перетину. Управління гідроциліндром козирька проводиться трактористом-механізатором з кабіни трактора.
Призначений для створення та направлення до місця вивантаження організованого потоку подрібненої зеленої маси, а також підтримки швидкості, заданої швирялкою комбайна, порцій зеленої маси. Оснащений гідравлічним механізмом установки напряму вивантаження зеленого корму. Гідроциліндром цього механізму управляє тракторист-механізатор також з кабіни трактора. Призначений для створення напрямку руху подрібненої комбайном зеленої маси і вивантажується через силосопровід. При піднятті козирька висота і дальність кидання маси збільшується, при опусканні – відповідно зменшується. Приводиться в дію сталевим важелем, сполученим з гідроциліндром управління козирька через сталевий трос малого перетину. Управління гідроциліндром козирька проводиться трактористом-механізатором з кабіни трактора.

Силосопровід

Призначений для створення та направлення до місця вивантаження організованого потоку подрібненої зеленої маси, а також підтримки швидкості, заданої швирялкою комбайна, порцій зеленої маси. Оснащений гідравлічним механізмом установки напряму вивантаження зеленого корму. Гідроциліндром цього механізму управляє тракторист-механізатор також з кабіни трактора.

Горловина

Призначена для збору подрібненої зеленої маси на виході з відсіку швирялки комбайна і формування її організованого потоку з окремих порцій, що направляються в горловину лопатками швирялки, після чого сформований потік маси направляється в силосопровід.

2. Привід ротора комбайна

Призначений для створення крутного моменту на робочому органі комбайна – роторі з ножами. Кінематична схема складається з: карданного валу ВВП, проміжних карданних валів, шарнірів карданних з муфтами (обгінної і фракційної), підвищуючого редуктора, 3-х-струмчатих (провідного і веденого) шківів, приводних ременів, натяжителя і самого ротора.

Карданний вал ВВП (окрема зйомна частина)

Призначений для сприйняття крутного моменту від виходу вала відбору потужності (ВВП) трактора і подальшої передачі його на ротор через наступні елементи кінематичної схеми комбайна. У стандартному варіанті виконання комбайна (серійний випуск) має втулки на 6-ть шліців, при індивідуальному замовленні (несерійний випуск) комбайн оснащується ВВП на 8-м шліців.

Проміжні карданні вали

Призначені для передачі крутного моменту від ВВП-кардана далі на наступні частини схеми приводу ротора комбайна. Стандартне виконання – на 6-ть шліців.

Шарніри карданні з муфтами (фракційна та обгонна)

Призначені для передачі крутного моменту на ротор комбайна і захисту його від виникаючих раптових (експлуатаційних і аварійних) пікових навантажень. Складаються з шарніра карданного і муфти.

Редуктор (підвищуючий)

Призначений для приймання крутного моменту від ВВП трактора і обробки його (підвищення числа обертів) для досягнення конструктивно заданого числа обертів ротора комбайна. Підвищувальний коефіцієнт 1,05 (на вході в редуктор 1 000 об / хв, на виході з редуктора 1 050 об / хв). Коефіцієнт забезпечується сполученої Т-подібною парою конічних шестерень. Обслуговуються, ремонт тільки в умовах заводу-виробника “БІЛОЦЕРКІВМАЗ”.

Призначені для отримання крутного моменту від редуктора і передачі його на ротор комбайна. За рахунок різниці діаметрів створюють додатковий підвищувальний коефіцієнт (1,005 об / хв), що незначно збільшує швидкість обертання ротора комбайна, поліпшуючи якість подрібнення скошеної зеленої маси.

Привідні ремні

Призначені для передачі обертання від ведучого шківа (шків редуктора) на ведений шків (шків ротора), з’єднують зазначені шківи в гнучку кінематичну систему. Ремені гладкі, пірамідального перетину.

Натяжитель

Призначений для забезпечення встановленого робочого натягу приводних ременів з метою недопущення їх прослизання в струмках шнеків (провідного і веденого) і якісної передачі крутного моменту від ведучого шківа до веденого.

Ротор комбайна

3. Механізми захисту комбайна

Захист кінематичної схеми комбайна здійснений, головним чином, застосуванням у зазначеній схемі двох шарнірів карданних з муфтами (фракційного і обгінної). При цьому шарніри карданні, нероз’ємно-з’єднані з муфтами, призначені суто для включення самих муфт в згадану схему.

Шарнір карданний з муфтою фракційною

Запобіжна дискова муфта сухого тертя з пружинним притиском (фракційна муфта) використовується для зчеплення, роз’єднання і плавного з’єднання вхідного і вихідного проміжних карданних валів комбайна Рось за допомогою тертя. Під час включення в роботу фрикційної муфти крутний момент на відомому валу зростає поступально і паралельно зі збільшенням сили взаємного притиснення поверхонь тертя. Це дозволяє з’єднувати вали під навантаженням і зі значною початковою різницею їх кутових швидкостей. У процесі включення муфта пробуксовує, а розгін веденого вала здійснюється плавно, без ударів. Ця муфта призначена для роз’єднання вхідного і вихідного проміжних карданних валів в разі перевищення граничної величини крутного моменту.
Муфта вільного ходу (обгонна муфта) призначена для передачі крутного моменту від проміжного карданного валу до редуктора комбайна і захисту кінематичної схеми комбайна від поломок і пошкоджень при різкому зниженні оборотів або раптової повної зупинки вала ВВП трактора або ротора комбайна (наїзд на перешкоду, потрапляння сторонніх предметів під ротор, намотування дроту, шпагату та ін. предметів на ротор з його різким гальмуванням).
Захист кінематичної схеми комбайна здійснюється, головним чином, застосуванням у зазначеній схемі двох шарнірів карданних з муфтами (фракційної і обгінної). При цьому шарніри карданні, нероз’ємно-зчеплені з муфтами, призначені суто для включення самих муфт в згадану схему.

4. Ротор з ножами

Головний робочий орган комбайна, призначений для скошування з одночасним подрібненням рослинної маси і транспортування її в відсік шнека. На кронштейнах ротора встановлені вільно-повислі сталеві ножі S-подібної форми товщиною 8 мм (стандарт), що мають 3-х-сторонню заточку (з боків і на передньому торці), зміцнений термообробкою (струмами високої частоти) .

Труба ротора з ножами, які навішені на кронштейни, рядно розташовані на роторі з кутовою відстанню між ними 120 градусів, центрується в заводських умовах “БІЛОЦЕРКІВМАЗ” для виключення радіального биття, що може привести до руйнування підшипникових опор ротора, шпонкових з’єднань і самих складових елементів кінематичної схеми комбайна (валів, шківів і т.д.).
Заводське центрування проводиться в два етапи: 1-й – центрування ротора з ножами на спеціальному стенді, 2-й – прокрутка на випробувальному стенді ротора з ножами, встановленими на комбайн. Висока якість заводського центрування забезпечує тривалу, ефективну і безаварійну експлуатацію комбайна Рось.

5. Шнек комбайна. Швирялка

Шнек

Призначений для збирання скошеної і подрібненої ножами ротора рослинної маси, і подачі (транспортування) її у відсік швирялки. Плавна подача рослинної маси здійснюється витками гвинтової форми, навареними на вал шнека, розміщеними консольно на підшипникових опорах.

Швирялка

Розташована в спеціальному відсіку комбайна, призначена для приймання рослинної маси і викидання її порцій у горловину на подальше вивантаження через силосопровід. Поділ подрібненої маси на окремі порції здійснюється лопатками швирялки (всього – 6 шт.). Для рівномірності розподілу маси на порції кожна лопатка має зовнішні заточені межі (бічні і торцеву), а в корпусі відсіку швирялки додатково встановлена ​​пластина-дільник, також має заточену грань. При розподілі маси технологічною парою “лопатка-дільник” також забезпечує додаткове подрібнення подрібнюючої рослинної маси.
Для рівномірності подачі скошеної маси і формування організованого (практично суцільного) потоку швирялка має 6 лопаток. Щоб виключити пропуск маси при виконанні операції “розподіл- кидання” і накопичення її в нижній частині відсіку, швирялка має механізм регулювання зазору між лопатками і внутрішніми поверхнями корпусу відсіку швирялки і пластиною-дільником. В процесі обробки скошеної і подрібненої рослинної маси в відсіку швирялки відбувається її розпушування повітрям, засмоктує в відсік швирялки через спеціальні вентиляційні отвори. Через них (при необхідності) також можливе очищення відсіку швирялки від накопиченої клейковини рослинної маси.

6. Механізм копіювання рельєфу. Механізм регулювання висоти зрізу

Механізм копіювання рельєфу і механізм регулювання висоти зрізу конструктивно знаходяться в задній частині корпусу комбайна, суміщені в загальний технологічний вузол.

Механізм копіювання рельєфа

Важелі шарнірно-пружинного типу, призначені для плавного руху ріжучого вузла (ротора з ножами) комбайна Рось паралельно профілю поля для забезпечення нормальної експлуатації сільгоспмашини і виключення її перекосу під час руху по полю через поверхневі нерівності його рельєфу.

Механізм регулювання висоти зрізу

Призначений для установки необхідної по агро- технологічним завданням висоти зрізу заготовлюючої рослинної маси. Гідроциліндр односторонньої дії, що виконує це завдання дистанційно управляється трактористом-механізатором з кабіни трактора. Механізм має також важіль переходу колісного ходу, з’єднаний зі штоком гідроциліндра, з описаного вище “робочого” в “транспортний” стан, коли дорожній просвіт в 200 мм фіксується механічним шляхом (установкою фіксатора), щоб при русі по дорозі комбайн не вдарився нижньою частиною корпусу по дорожньому полотні при перевищенні гранично-допустимої швидкості буксируванні 20 км / год або через поганий стан дорожнього покриття.
