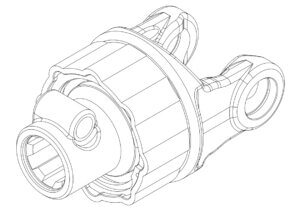

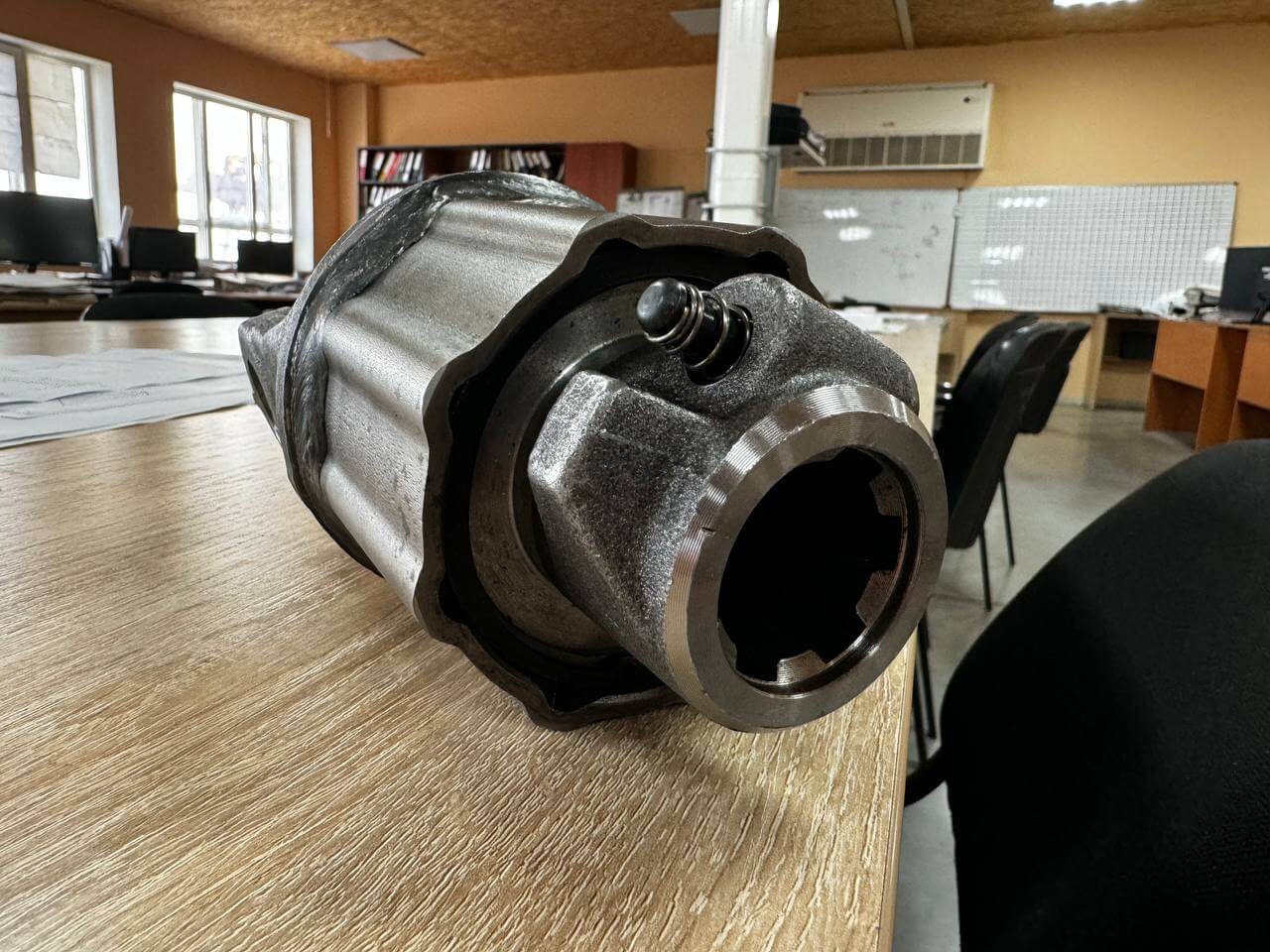

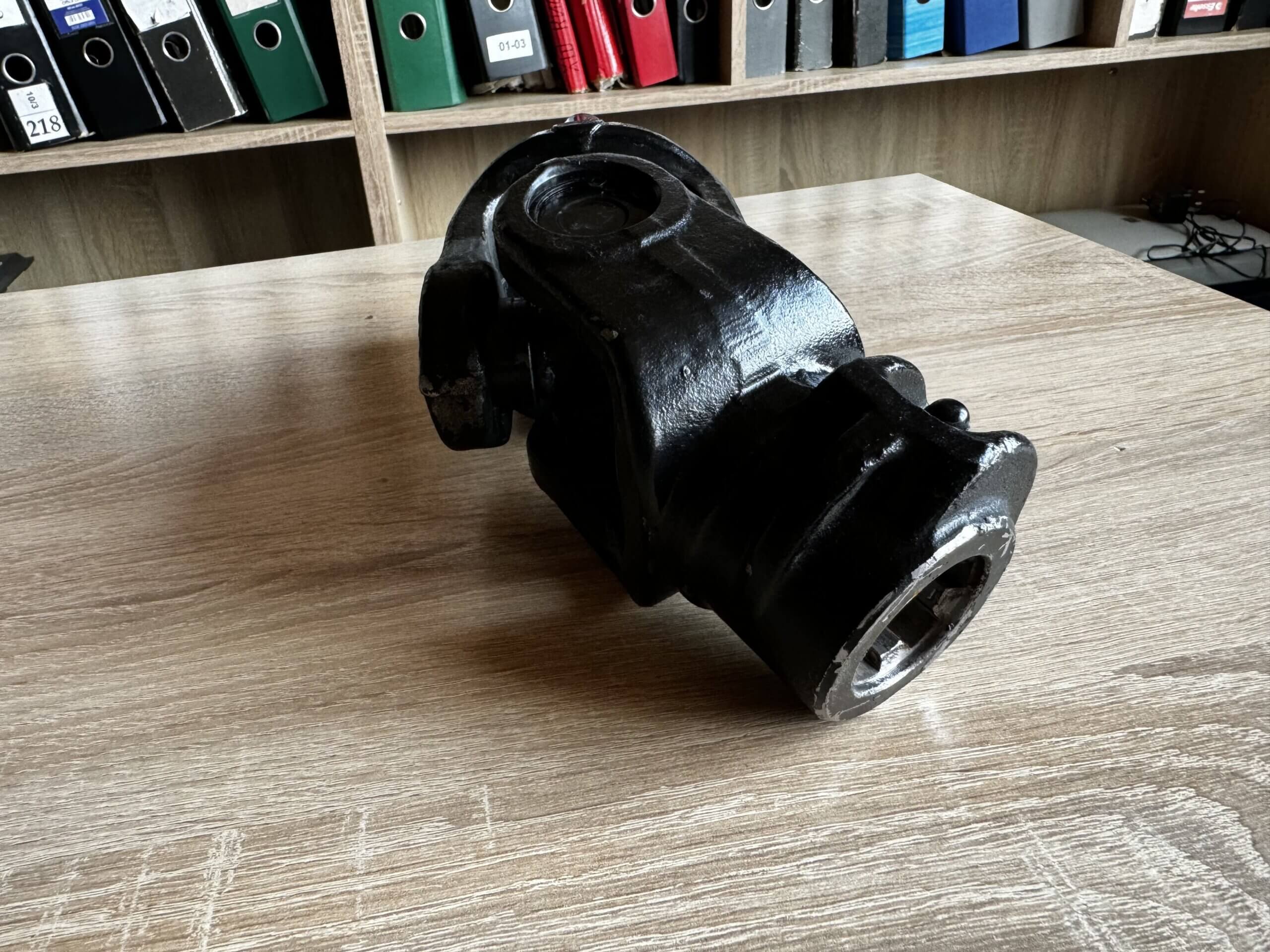

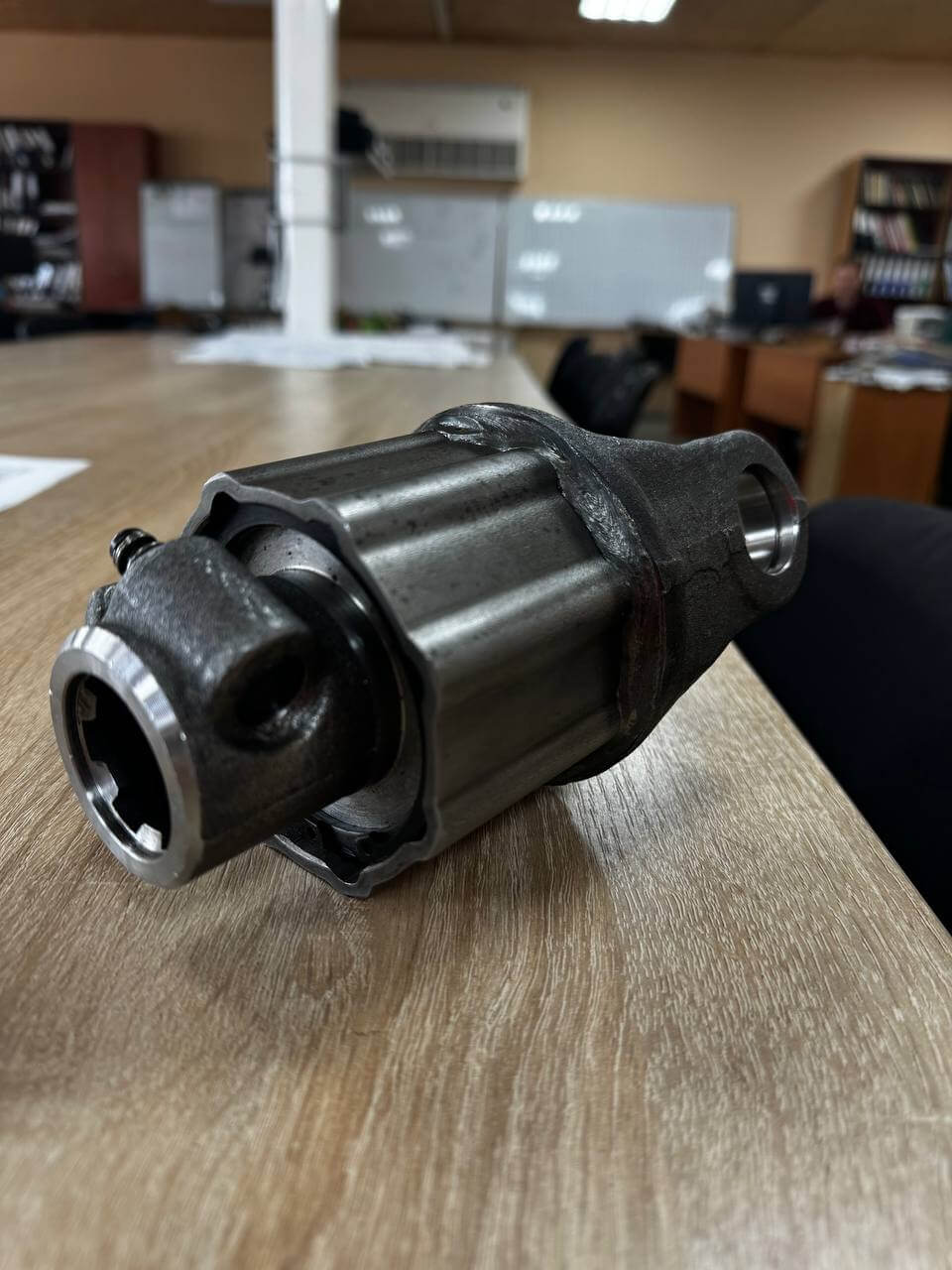

Муфта радіально-штифтова кінцева (5S.SA2)

Обмежувач крутного моменту забезпечує:
– Плавний пуск устаткування.
– Захист механізмів від перевантаження по допустимому моменту.
– Плавну зупинку механізму при вимкненні приводу.

Робочий діапазон: 0-800 Нм.
При перевищенні даного значення відбувається проскакування муфти з характерним звуком. При зменшенні навантаження вона знову починає передавати крутний тмомент.

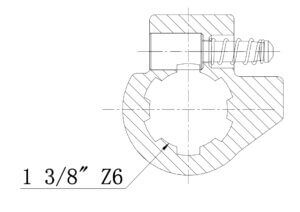

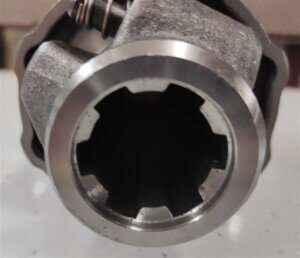

Встановлюється на шліцьовий вал – 1 3/8” Z6.

Потужність: 540 обертів  – 45 кВт; 1000 обертів – 83 кВт.

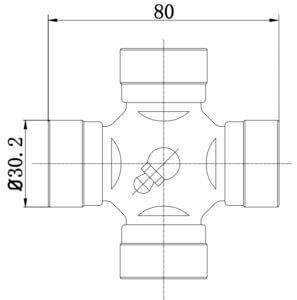

Дана муфта встановлюється на шарнір або карданний вал за допомогою хрестовини Ø30,2мм L=80 мм.

Муфта радіально-штифтова кінцева (5S.SA2)



    6 шліці 1 3/8” (D=35).                                                                                                                                                                         Хрестовина (5.01) 30,2х80.
