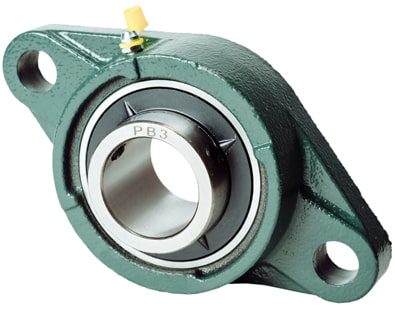

Підшипник UCFL 205 (Корпус з підшипником) (480205 UCFL)

1 Прямым аналогом подшипникового узла UCFL 205 по стандарту ГОСТ является узел, который имеет обозначение У205 (подшипник 480205 в корпусе УЛ).

2 Расшифровка обозначения
205 — это обозначение самого подшипника:
205 означает, что внутренний диаметр равен 25 мм (05×5=25).
UC — тип вставного подшипника (сферическое наружное кольцо).
FL — тип корпуса: овальный фланцевый корпус с двумя отверстиями для крепления.

Аналоги по ГОСТ и ISO
Обозначение Система стандартов Тип подшипникового узла
205UCFL ISO / международная Овальный фланцевый узел с подшипником UC205
УЛ205 ГОСТ Овальный фланцевый узел с подшипником 480205

3 Обозначение UCFL 205 является стандартным и правильным по международным нормам (ISO),
а 205 UCFL — это распространенный, но неверный вариант написания

Внутренний диаметр (d), мм25
Наружный диаметр (D), мм130
Ширина (B), мм34.1
Масса, кг0.580
b, мм68
e, мм99
g, мм13
i, мм16
l, мм27
n, мм14.3
s, мм16
z, мм35.8
КорпусFL205
ПодшипникUC205
Размер болтаM14
