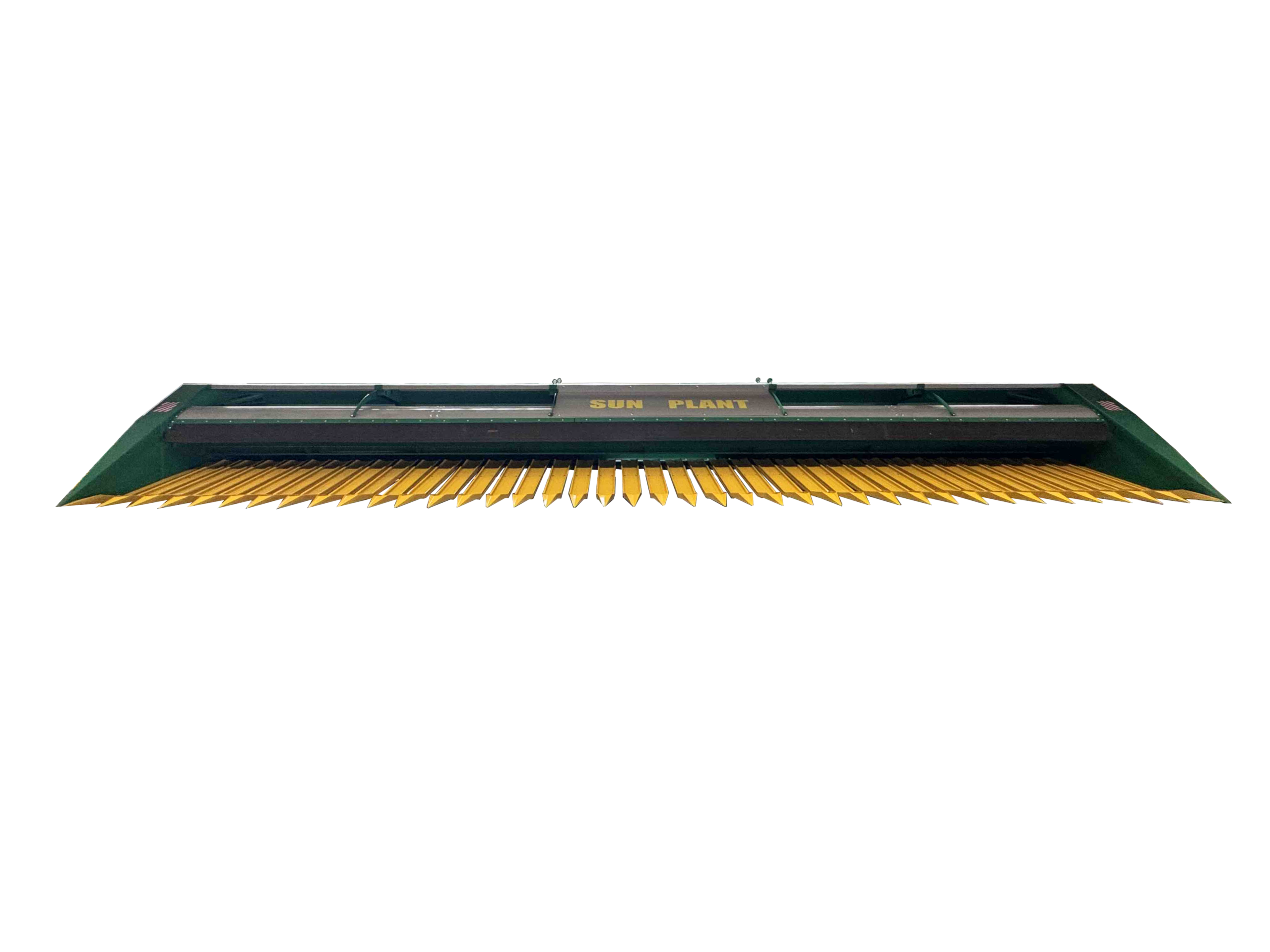

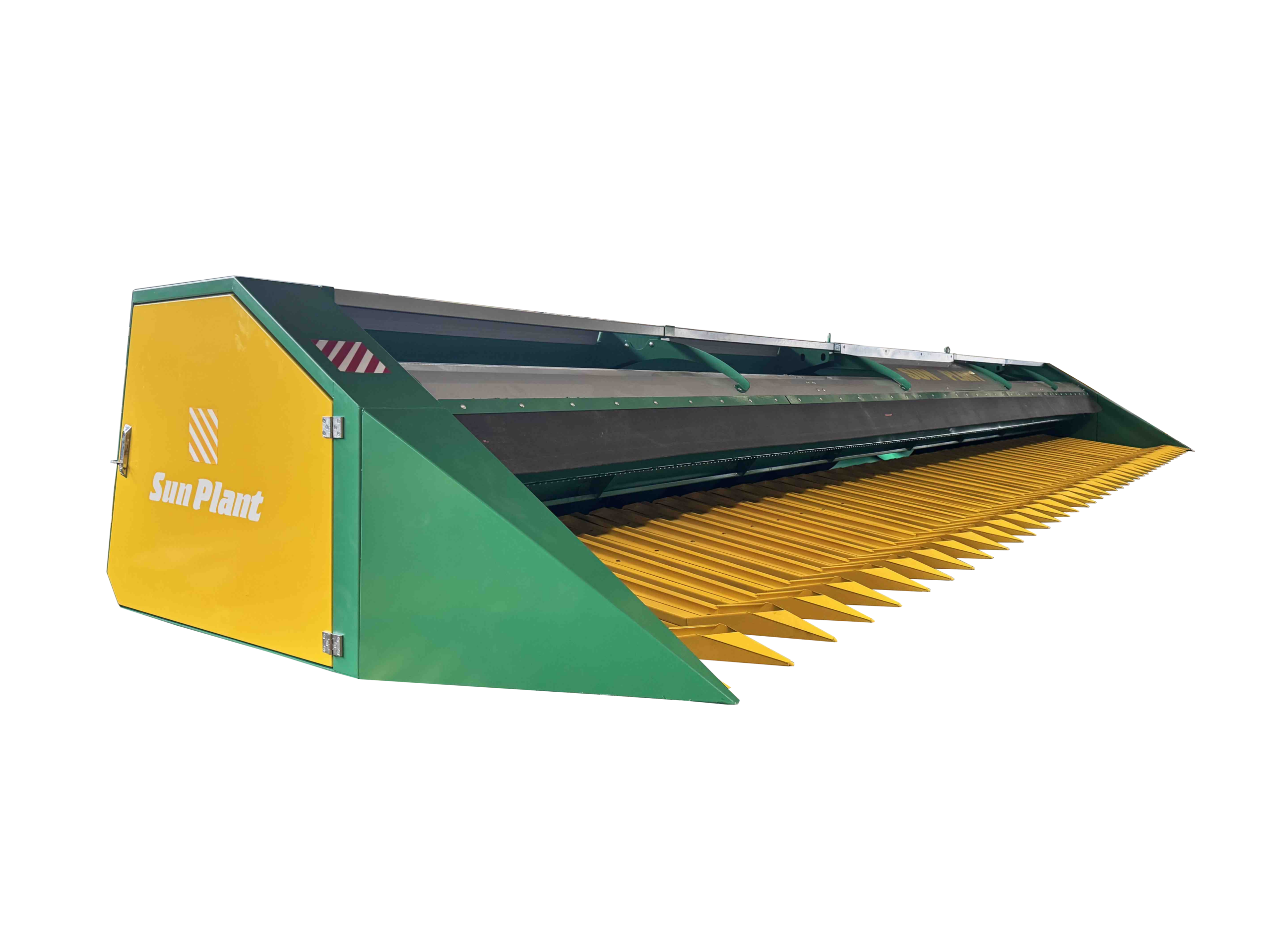

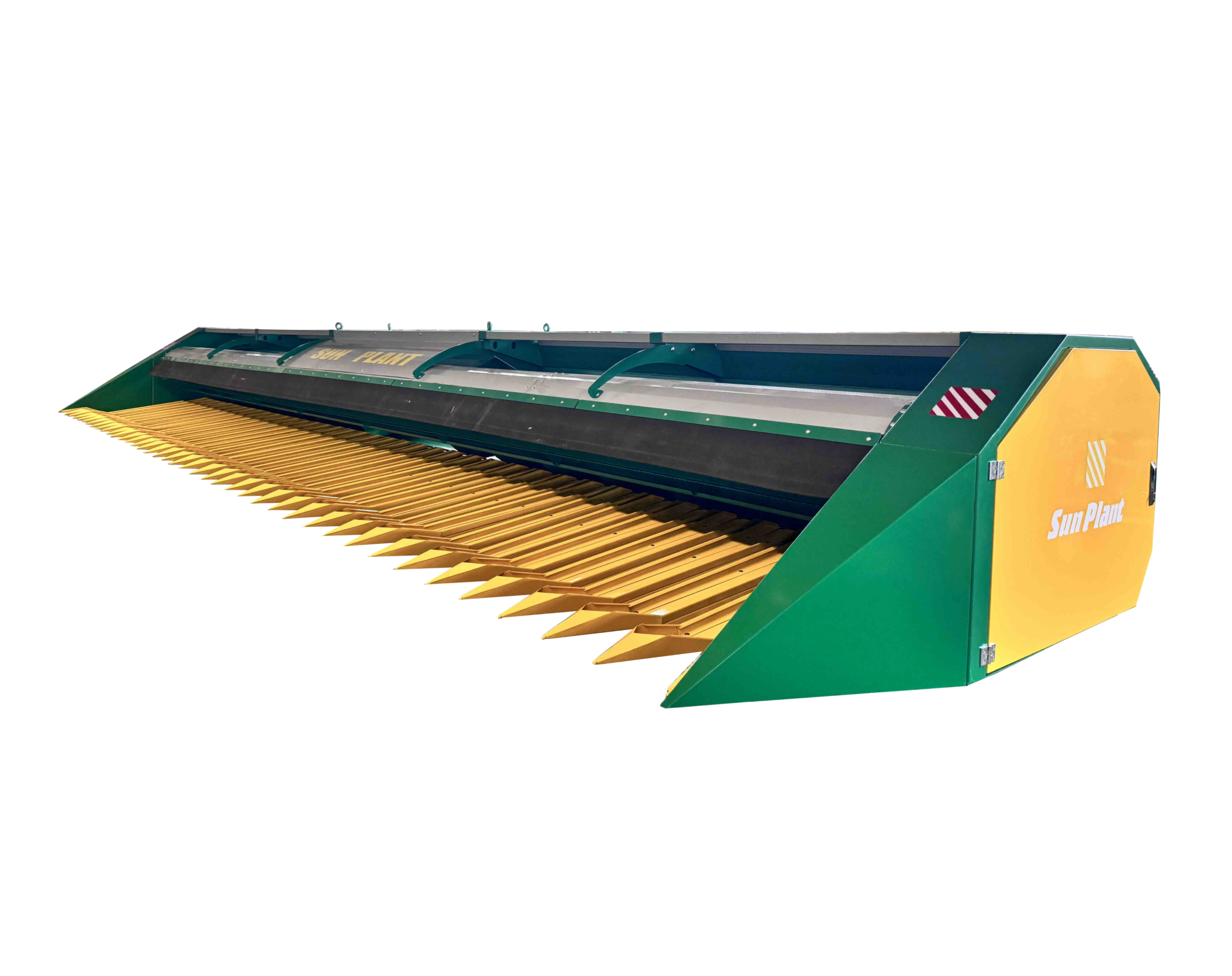

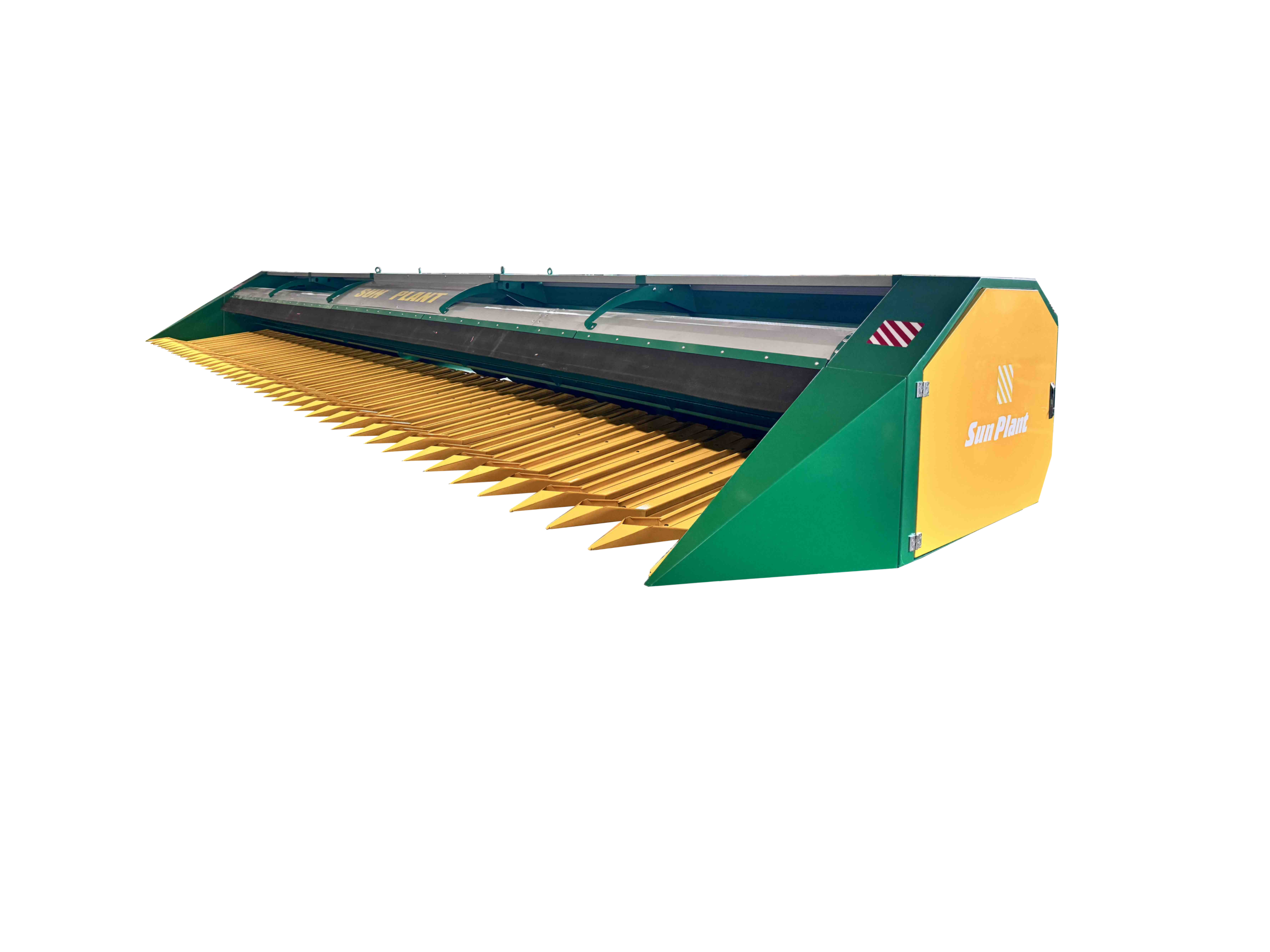

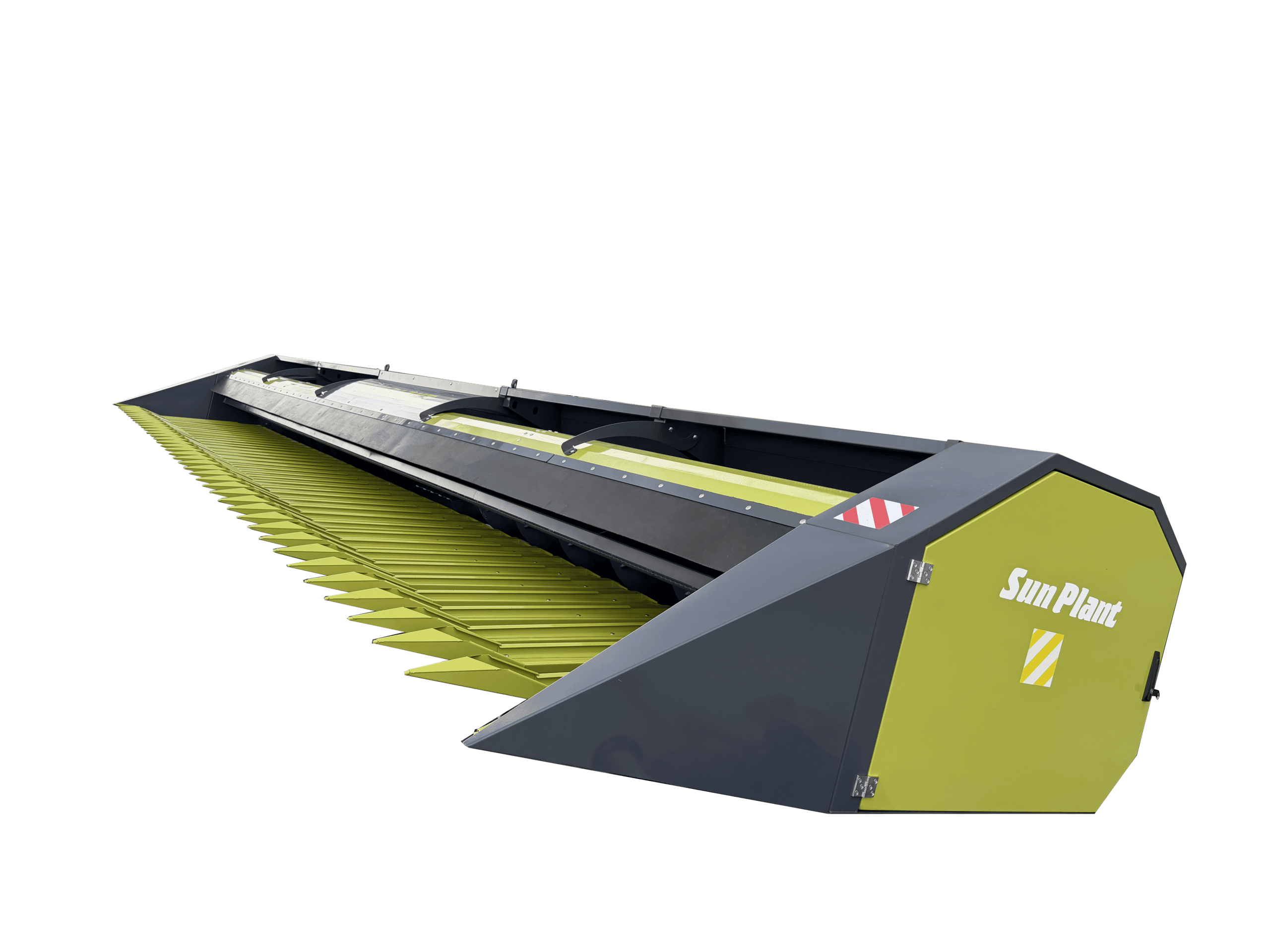

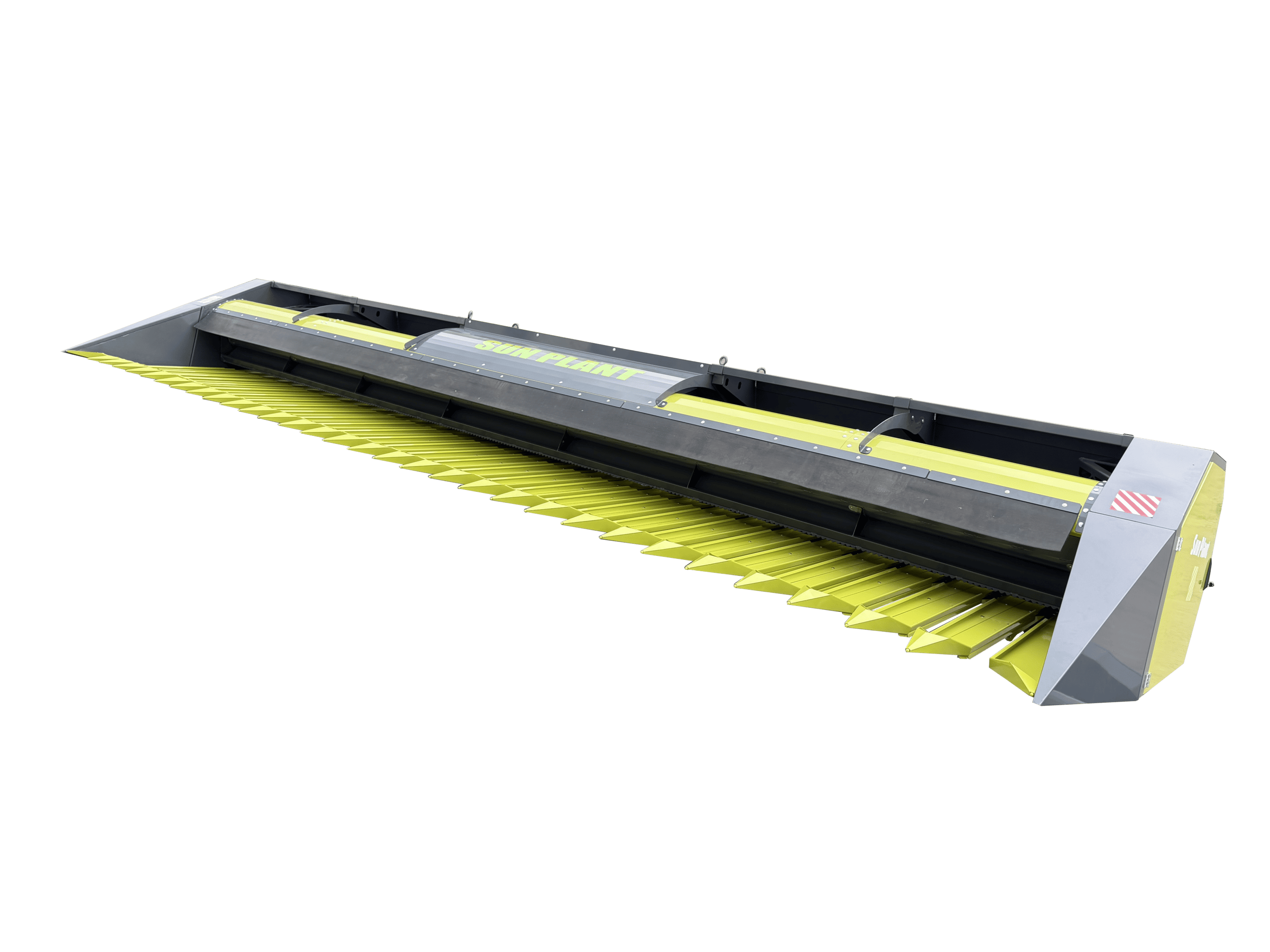

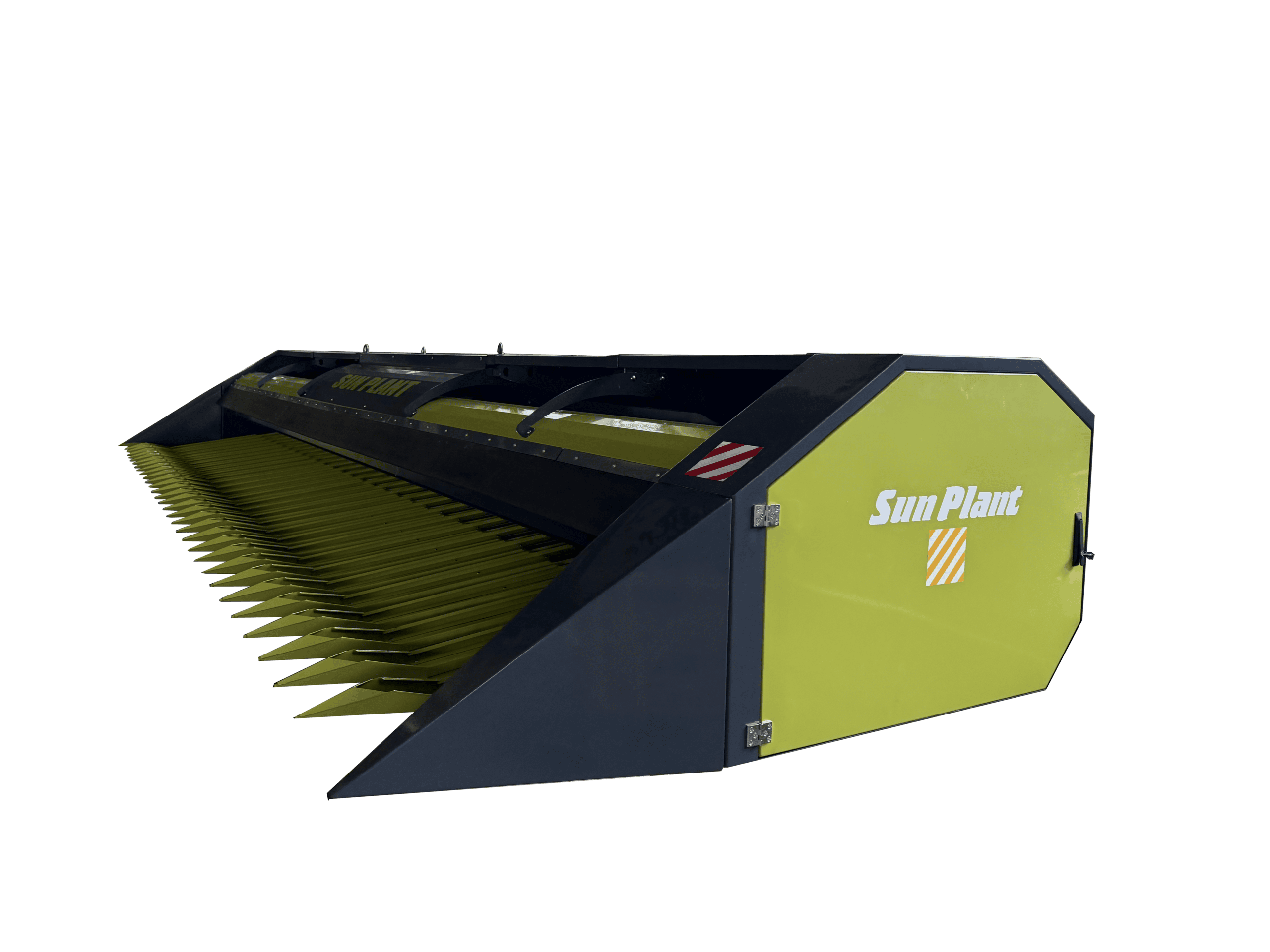

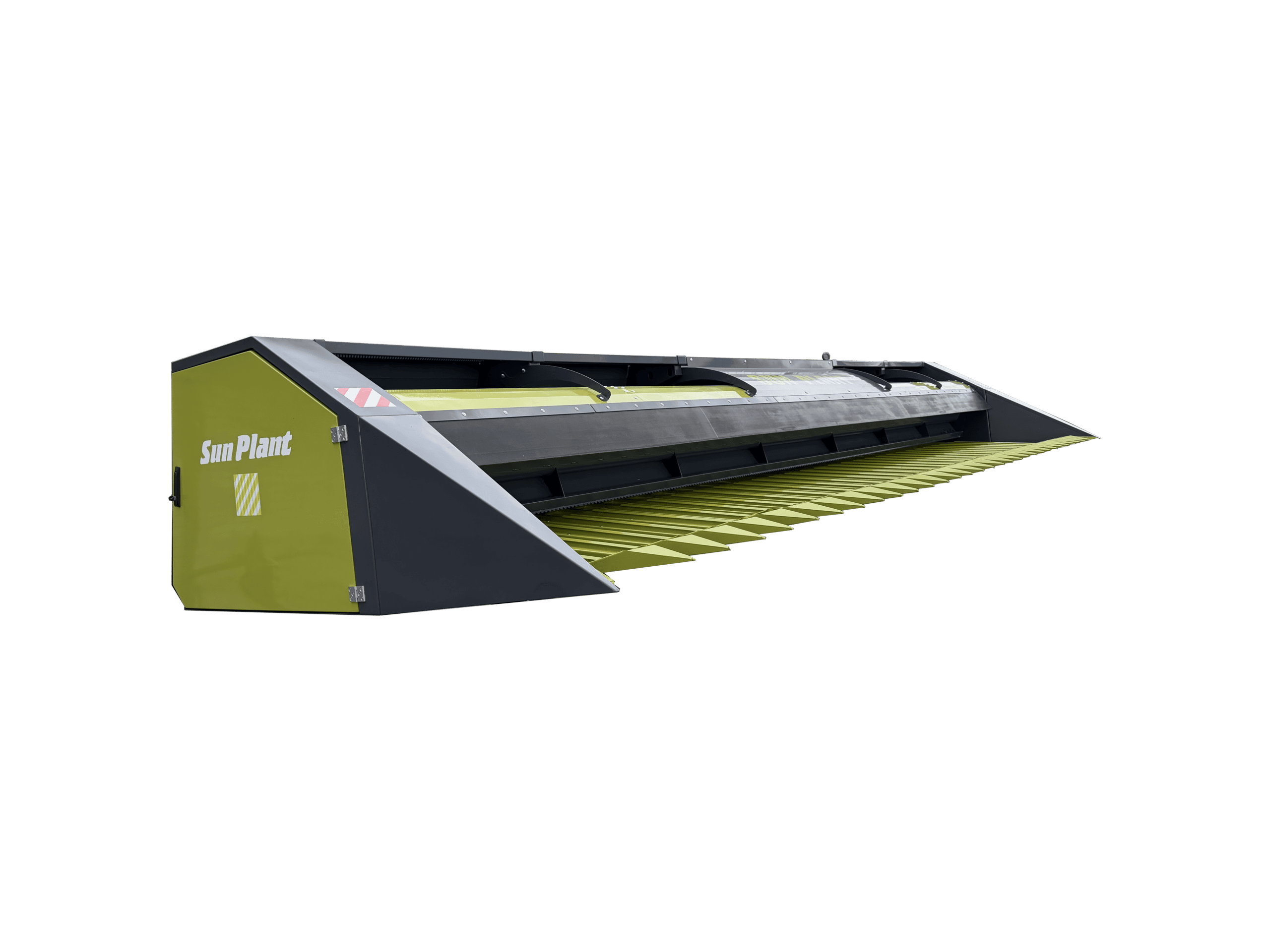

Жатка для збирання соняшника Sun Plant-7,4 М

Жатка для збирання соняшника Sun Plant-7,4 М  від заводу-виробника “БІЛОЦЕРКІВМАЗ”. Це результат глибокої модернізації сільськогосподарської техніки.

Ми провели повний цифровий розрахунок рами (FEM-аналіз), що дозволило зменшити вагу машини на 350 кг порівняно з попередніми моделями. Це не просто цифра: менша вага — це менше навантаження на навіску вашого комбайну та реальна економія палива щодня.

Технічні особливості та переваги:

• Наднадійна рама: Конструкція базується на трьох основних поздовжніх трубах різного січення   та чотирьох коробчастих лонжеронах. Завдяки системі розвантажувальних елементів, жорсткість рами зросла на 50%, що виключає прогини та сторонні шуми під час роботи.

•

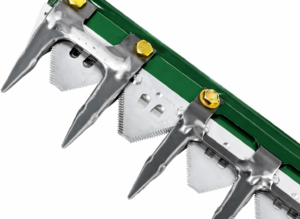

  Різальна система Schumacher (Польща): Встановлено оригінальний редуктор від Roll Metal. Шахматне розміщення ножів та хід у 81 мм гарантують якісний зріз навіть на вологих полях. Система працює в режимі 340 подвійних ходів на хвилину, що дозволяє розвивати швидкість до 12 км/год без втрат. Різальна система Schumacher (Шумахер) — це світовий стандарт якості в сільському господарстві, який став синонімом надійності та чистого зрізу. Привід ножа перетворює обертальний рух від вала комбайну в зворотно-поступальний рух коси. На відміну від застарілих систем, він забезпечує ідеально лінійний хід ножа, що виключає вібрації та «паразитні» навантаження. Складається з міцної сталевої смуги, на яку заклепками кріпляться сегменти. У ваших жатках використовується шахматне розміщення ножів, що забезпечує ефект самоочищення. Заокруглення різальної кромки всього на 0,1 мм (знос) подвоює енерговитрати на зріз. Оригінальні сегменти Шумахер довше тримають заточку, що дозволяє економити пальне протягом усього сезону.Планетарний принцип роботи редуктора мінімізує інерційні сили. Це не тільки підвищує комфорт роботи оператора (менше шуму), але й суттєво подовжує ресурс всієї рами жатки, оскільки метал не втомлюється від постійних дрібних коливань.



•

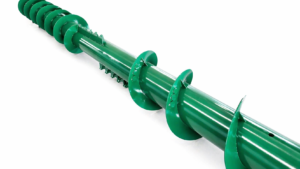

  На відміну від звичайних шнеків, де спіраль зварюється з окремих сегментів, у жатках Sun Plant застосовується суцільнотягнута технологія. Відсутність зварних швів: зварювальний шов — це завжди «слабке місце», схильне до корозії та тріщин під навантаженням. Суцільна спіраль позбавлена цих ризиків.Зносостійкість: у процесі витягування металу відбувається поверхневе зміцнення (наклеп) верхніх шарів матеріалу. Це робить поверхню шнека стійкішою до абразивного зносу від стебел соняшнику та випадкового потрапляння піску чи пилу. Велика площа витка дозволяє захоплювати великий об’єм маси, що критично важливо при високій врожайності (від 20 ц/га). Центральні лопатки: у зоні вивантаження (центр жатки) встановлені додаткові регульовані лопатки. Вони активно «проштовхують» масу в комбайн, запобігаючи скупченню та «зажовуванню» соняшнику під шнеком. Навіть мінімальний дисбаланс на великих обертах призводить до розхитування підшипникових вузлів та появи втомних тріщин на рамі. Балансування Sun Plant гарантує тиху та плавну роботу.



•

  На жатку з є можливість встановити з заводу 2 типи ліфтерів: стандартні та регульовані. Всі ліфтери мають загнуті поверхні  що зменшує втрати, на передній частині ліфтерів встановлено сферичний елемент, що відводить соняшник в проміжки між ліфтерами, а не завалює його, що також зменшує втрати. На ліфтерах присутні невеликі отвори, що полегшують відвід вологи.

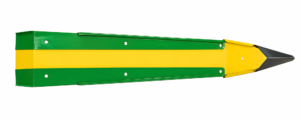

  Якщо головки соняшників менше 80 мм рекомендовано використовувати регульовані ліфтери, які мають кілька переваг, в порівнянні з нерегульованими. Регульовані ліфтер мінімізують втрати продукції, за рахунок можливості гнучкого підлаштування під параметри різних сортів соняшнику. Регульовані ліфтери дають можливість змінювати розмір вхідного каналу, що дає можливість збирати соняшник малої врожайності (з дрібною головкою) Ширина каналу жатки з нерегульованими ліфтерами  54 мм. Ширина каналу жатки з регульованими ліфтерами 7-50 мм. Регулювання відбувається за рахунок зміщення бокових пластин ліфтера, для чого необхідно ослабити 6 болтових з’єднань. Як реулювані так і нерегульовані ліфтери мають посилену конструкцію, аби протистояти боковим навантаженням.



•

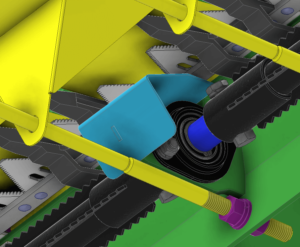

  Протяжний вал — це ключовий вузол жаток Sun Plant, який відповідає за якісну сепарацію кошиків соняшнику від стеблової маси. Його використання дозволяє значно підвищити сортність зібраного насіння та полегшити роботу очисної системи комбайну. Головне завдання вала — активне протягування стебла вниз. Під час проходження соняшнику через ліфтери, протяжний вал захоплює стебло та «відсікає» його ще до того, як воно потрапить до різального апарату. Завдяки цьому в комбайн потрапляють лише кошики соняшнику, а зайва рослинна маса (листя та частини стебла) залишається на полі. Результат: Чистота зерна в бункері зростає на 30–40%, а навантаження на ротор/барабан комбайну знижується. Головне завдання вала — активне протягування стебла вниз. Під час проходження соняшнику через ліфтери, протяжний вал захоплює стебло та «відсікає» його ще до того, як воно потрапить до різального апарату. Завдяки цьому в комбайн потрапляють лише кошики соняшнику, а зайва рослинна маса (листя та частини стебла) залишається на полі.

Приєднання до комбайну:

Жатку можна встановити а будь-який комбайн, рекомендовані потужності:

ПЗН-7,4М – від 180 к.с.
ПЗН-9,4М – від 250 к.с.

 В заводських умовах може бути встановлений комплект агрегатування під різні типи комбайнів, представлених на ринку. В комплект агрегатування входить:

• Рамка перехідна
• Боковини
• Стійки
• Система навіски на похилу камеру
• Система регулювання кута роботи
• Ущільнювачі металеві та резино-тканеві
• Кардан з муфтою
• Змінна зірочка (для синхронізації обертів молотильної системи комбайну та робочих огранів жатки. Оптимальні оберти знижують втрати, мінімізують сміття в бункері та зменшують втрати за жниваркою та комбайном).

Кожна машина під час збірки проходить первинної обкатки для перевірки всіх систем. Спочатку пристрій приєднується до випробувального стенду, перше випробування триває кілька секунд аби на слух переконатись у нормальній роботі агрегату. Якщо всі робочі органи та механізми працюють нормально та немає шумів внаслідок несправностей складання та регулювання пристосування, або через наявність у робочих органах сторонніх предметів, поступово збільшуються оберти до номінальних, та продовжувати прокручувати агрегат. Для того щоб всі частини пристосування, що труться, первинно припрацювалися, його обкатку в холосту проводять протягом 20 хв. перевіряючи нагрів підшипників, оглядаючи кріплення механізмів. Дана процедура не замінює обратку на місці, але допомагає впевнитись в коректній роботі всіх механічних систем.

Експлуатація та сервіс:

• Ресурс: Основні вузли (рама, шнек, бітер) розраховані на 5 сезонів активної роботи.

• Швидкий сервіс: Для заміни приводного ланцюга чи ременя достатньо відкрутити лише 1 гайку натяжного ролика. Уніфіковані підшипникові вузли захищені манжетами з двох сторін.

• Адаптація: До комплекту входить перехідна рамка, кардан із муфтою та змінна зірочка під ваш тип комбайну (від 180 к.с.).

Додаткова Комплектація :

• Протяжний вал: 770 000 (в тому числі ПДВ)
• Регульовані ліфтери : 780 000 грн (в тому числі ПДВ)
• Протяжний вал + регульовані ліфтери : 897 000 (в тому числі ПДВ)
